نویسندگان: سیّدعلیرضا سیّدی/ دکتر بهنام آخوندی
انتشارات سهادانش چاپ91 (تهران/ابتدای کارگرجنوبی/کوچه رشت چی/کوچه یکم/پلاک 4)
شماره تماس انتشارات: 3-02166569881 - 09121261419
خرید از فروشگاه اینترنتی enss.ir
نرم افزار SolidCAM یک نرم افزار استثنایی و تضمین شده میباشد که به عنوان مهندسی CAM با نرم افزار SolidWorks در ارتباط است. این نرم افزار مجموعه ای از بهترین کلاس های ساخت را در محیط SolidWorks فراهم می آورد به طوری که قادر است فرآیندهای فرزکاری 2/5 بعدی و 3 بعدی، ماشین کاری با سرعت بالا (HSM)، فرزکاری 4 و 5 محوره، تراشکاری، Mill-Turn و Turn-mill تا 5 محور و وایرکات تا 4 محور و ..... را پشتیبانی نماید.
این نرم افزار با یکپارچگی کامل با قدرتمندترین نرم افزار طراحی(SolidWorks)، تمامی عملیات های ماشین کاری از جمله تعریف، محاسبه، شبیه سازی و جی کد گیری را در درون محیط SolidWorks انجام میدهد.
ترکیب SolidWorks+SolidCAM یکی از بهترین کلاسهای CAD/CAM را جهت سازماندهی تولید فراهم آورده که با موفقیت در محیط های تولید توسط هزاران شرکت و کارگاه تضمین شده و در حال استفاده است.
از این نرم افزار میتوان به طور گسترده جهت تولید قطعات در صنایع مکانیکی، الکترونیکی، پزشکی، هوا فضا و نیز در صنایع طراحی و ساخت ماشین های ابزار و ... استفاده نمود و آن را به خوبی در کارگاه های ساخت قالب و نمونه سازی سریع به کار گرفت.
هم اکنون که شرکت های موفق، سیستم های مجتمع CAD/CAM را جهت عرضه سریع تولیدات خود به بازار و کاهش هزینه ها به کار می گیرند، ترکیبی از نرم افزارهای SolidWorks و SolidCAM میتواند به آنها کمک شایانی کند.
این خودآموز شامل چهار
فصل آموزشی میباشد که به ترتیب عبارت اند از :
- فرزکاری دو بعدی
- فرزکاری سه بعدی
- تراشکاری
- فرز- تراش
فصل بندی این کتاب بر اساس ترتیب عموم نرم افزارهای ماشین کاری است. در داخل هر فصل توضیحات جامعی در مورد قسمت های مختلف نرم افزار ارائه شده و همچنین توضیحات تکمیلی در مورد پارامترهای تکنولوژیکی در لابه لای تمرینات آورده شده است.
امیدواریم این کتاب مورد استفاده تمامی صنعتکاران و دانشجویان، مخصوصا دانشجویان گرایش ساخت وتولید قرار گرفته و با نگارش آن قدمی هر چند کوچک در راه پیشرفت و اعتلاء میهن عزیزمان برداشته باشیم.
با نظر به اینکه هیچ اثری خالی از اشتباه نیست خواهشمندیم نظرات و پیشنهادات خود را با پست الکترونیک seyedi.ar@gmail.com و Behnam.Akhoundi@gmail.com با ما در میان بگذارید.
مقدمه

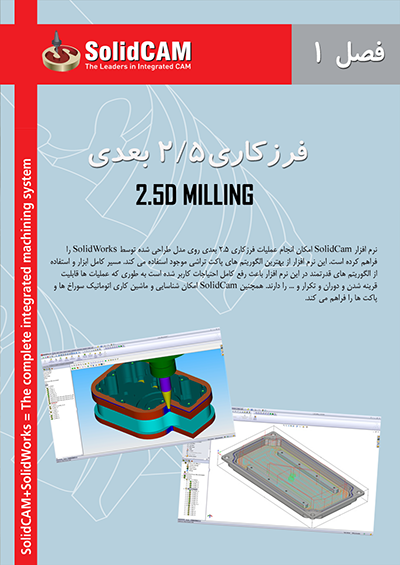

فصل اول : فرزکاری 2/5 بعدی (2.5D Milling )
تمرین 1 : نحوه تعریف CAM-Part
تمرین 2 : ماشین کاری مدل قطعه راهنما
تمرین 3 : ماشین کاری در پوش
تمرین 4 : ماشین کاری مدل یک قلاب
تمرین 5 : ماشین کاری مدل یک قطعه تکیه گاه
تمرین 6 : ماشین کاری مدل یک گیره
فرزکاری 2.5 بعدی پیشرفته
تمرین 10: آموزش عملیات Pocket Recognition
تمرین 11 : ماشین کاری مدل یک جعبه
تمرین 12 : آموزش عملیاتDrill Recognition
تمرین 13 : ماشین کاری مدل یک جعبه الکتریکی
ماشین کاری با فرزCNC چهار محور
تمرین 14 : ماشین کاری یک قاب (فریم)
تمرین 15 : ماشین کاری مدل یک پایه
تمرین 16 : ماشین کاری انتهای یک پایه
فرزکاری پنج محور Indexial
تمرین 17 : ماشنیکاری یک المان هیدرولیکی
نحوه استخراج Gcode
نمای کلی از ابزارهای فرزکاری (Milling)
کدهای عملیاتی اصلی و فرعی (Gcode & Mcode)

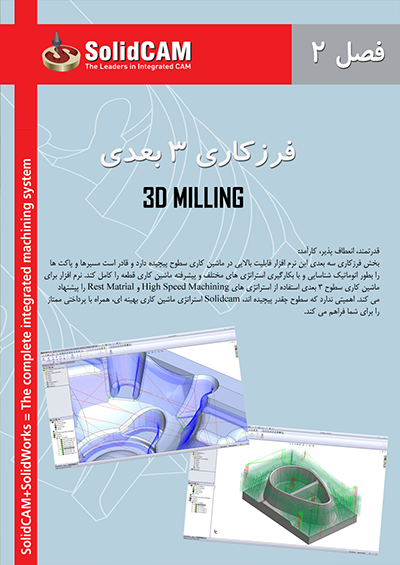

تمرین 18 : ماشین کاری مدل یک قابفصل دوم : فرزکاری 3 بعدی (3D Milling)
نگاه کلی به ماشین کاری سه بعدی در نرم افزار SolidCAM
استراتژی های خشن تراشیتمرین 1 : خشن تراشی ماهیچه یک قالب
تمرین 2 : خشن تراشی فضای خالی قالب
تمرین 3 : خشن تراشی حفره یا فضای خالی قالب یک اسباب بازی
تمرین 4 : خشن تراشی حفره یا فضای خالی قالب انتهای یک بطری
تمرین 5 : خشن تراشی ماهیچه ی قالب قاشق
نیمه پرداخت و پرداخت کاری سه بعدی ( (3D Semi-Finishing/Finishing
تمرین 6 : پرداخت کاری رویه
تمرین 7 : پرداخت کاری فضای خالی قالب انتهای یک بطری
تمرین 8 : پرداخت کاری الکترود
تمرین 9 : پرداخت کاری فضای خالی قالب
تمرین 10 : پرداخت کاری ماهیچه قالب
تمرین 11 : فرزکاری مدادی الکترود
تمرین 12 : پرداخت کاری فضای خالی قالبِ یک اسباب بازی
تمرین 13 : پرداخت کاری ماهیچه ی قالب قاشق
تمرین 14 : پرداخت کاری فضای خالی قالب قاشق
تمرین 15 : پرداخت کاری حفره یا فضای خالی
فرزکاری سه بعدی قطعات منشوری و مشبک
تمرین 16 : ماشین کاری مدل یک رویه
تمرین 17 : ماشین کاری مدل یک جعبه الکترونیکی
تمرین 18 : ماشین کاری مدل پوشش بست
فرزکاری سه بعدی قطعات فضایی
تمرین 19 : ماشین کاری قلاب
تمرین 20 : ماشین کاری مدل یک تکیه گاه فضایی
سوراخ کاری سه بعدی
تمرین 21 : سوراخ کاری سه بعدی ماهیچه یک قالب
تمرین 22 : سوراخ کاری سه بعدی حفره یا فضای خالی قالب یک اسباب بازی
حکاکی سه بعدی
تمرین 23 : حکاکی سه بعدی روی یک الکترود
تمرین 24 : حکاکی سه بعدی حفره یا فضای خالی قالب
تمرین 25 : حکاکی سه بعدیِ اینسرت یک مهر

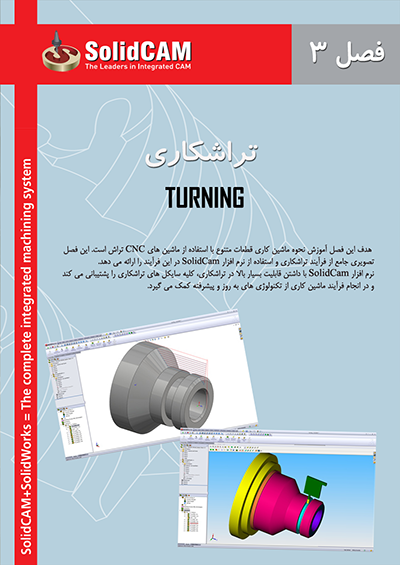

فصل سوم : تراشکاری (Turning )
عملیات های قابل اجرا در محیط تراشکاری
تمرین 1 : مثال جامع
تشریح جزییات نحوه تعریف CAM-Part
جزئیات عملیات تراشکاری (Turning)
عملیات شیار زنی (grooving)
عملیات سوراخ کاری (Drilling)
عملیات رزوه زنی (Threading)
تمرین 2 : ماشین کاری یک قفلتمرین 3 : ماشین کاری یک بوش راهنما
تمرین 4 : ماشین کاری یک راهنما
تمرین 5 : ماشین کاری یک بوش یاتاقان

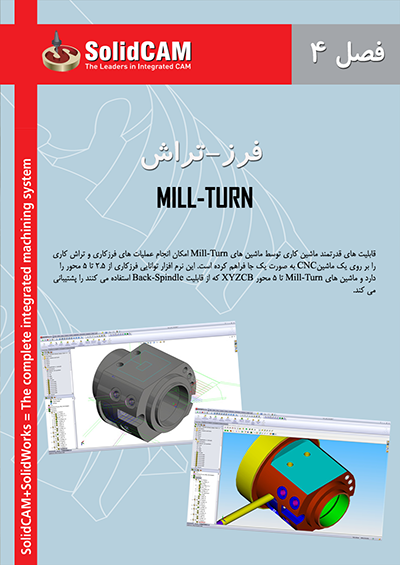

فصل چهارم : فرز- تراش (Mill-Turn)
انواع ماشین هایCNC
تمرین 1 : آشنایی با نحوه تعریف CAM-Partتمرین 2 : تراشکاری توسط ماشین هایCNC Mill-Turn
فرز کاری توسط ماشین های Mill-Turn CNC
تمرین 3 : کف تراشی در عملیات فرز کاری(Facial Milling)
فرزکاری با استفاده از 4 محور, به طور همزمان (Simultaneous 4-Axis)
تمرین 4 : فرزکاری با استفاده از 4 محور, به طور همزمان (Simultaneous 4-Axis)
تمرین 5 : ماشینکاری قطعه استوپر (متوقف کننده)
تمرین 6 : ماشینکاری مدل قطعه بوشی شکل
تمرین 7 : ماشین کاری مدل یک شفت
فرزکاری Indexial توسط ماشین های Mill-Turn CNC
تمرین 8 : فرزکاری Indexial با استفاده از ماشین هایMill-Turn چهار محور
تمرین 10 : فرزکاری Indexial توسط ماشین هایCNC چهار محور
تمرین 11 : ماشین کاری مدل یک قطعه اتصال
تمرین 12 : ماشینکاری یک مهره شیار
تمرین 13 : ماشینکاری مدل یک بست
فرزکاری Indexial توسط ماشین های CNC پنج محور
تمرین 16
: فرزکاری قطعات پیش ماشینکاری شده
استفاده از اسپیندل پشتی (Back spindle ) در ماشین های Mill-Turn CNC
تمرین 18 : ماشینکاری با استفاده از اسپیندل پشتی
تمرین 19 : ماشینکاری مدل شفت
فرزکاری 5 محور همزمان برروی ماشین هایMill-Turn CNC
تمرین 20 : ماشینکاری پره توربینتمرین 21 : ماشینکاری مدل یک تیغه
تمرین 22 : ماشینکاری مدل دوار
تمرین 23 : ماشینکاری مدل یک تیغه دوار
